故障電纜故障點距離的測量方法,你知道什么
瀏覽: 發布日期:2020-09-14 10:14:29

  目前,電纜故障發生在工程中,將由生產廠家邀請專業人員來解決。電纜故障的檢測通常要經過診斷、定位和定點三個步驟。電纜故障的檢測一般分為故障點距離的測試和故障點的檢測兩個過程。故障電纜故障點距離的測量方法有三種:回路電橋平衡法;低壓脈沖反射法;閃絡法。

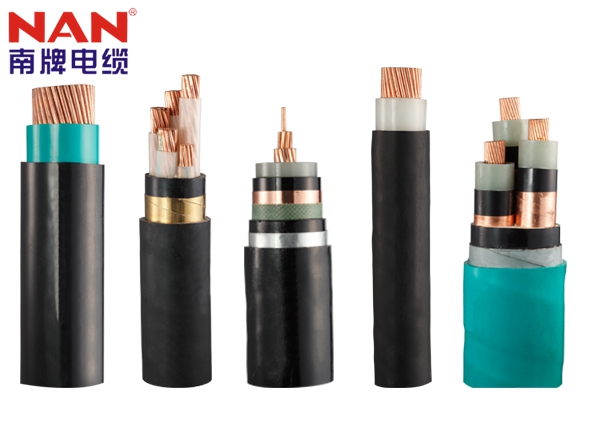

電纜



  回路電橋平衡法是一種利用直流電橋進行電纜故障定位的方法,簡稱電橋法。現場人員對RF<100 kΩ低阻故障有稱故障的習慣,這主要是因為傳統的橋法可以對這種故障進行測量。橋梁法對短距離電纜的故障定位比較準確,目前仍在使用中。根據電纜沿電纜的均勻性,電纜長度與電纜芯電阻成正比,根據惠斯登電橋原理,在直流橋中引入電纜短路接地和故障點兩側的環電阻來測量其比值。由測得的比值和電纜的全長,可以得到從被測端到故障點的距離。



  使用電橋法對電纜單相接地故障定位的原理是將電纜導體與電纜另一端的故障相和電纜的正常相交叉連接,然后將故障相的電纜導體連接到橋的一端的另一端。采用橋接法定位電纜的兩相短路或兩相短路。當故障發生時,非故障導體和故障導體需要形成一個環。當橋平衡時,可以得到故障點的距離。



  低壓脈沖反射法:用低壓脈沖反射法檢測電纜故障,是由儀器的脈沖發生器發出的脈沖波。脈沖波通過引線發送到電纜的故障相位,脈沖波沿電纜的電纜芯傳播。當電纜在故障點處的波阻發生變化時,反射回脈沖信號。在測試結束時,用示波器記錄發送脈沖與反射脈沖之間的時間間隔,計算出測試端與故障點之間的距離。



  低壓脈沖反射法可用于開路和低阻故障。低壓脈沖反射法的優點是可大大簡化現場測量的故障波形,將復雜的高壓沖擊閃絡波形轉換為類似低壓脈沖法的短路故障波形,易于讀取,降低了操作人員的技術要求和經驗要求,大大提高了現場故障判斷的準確性,達到了快速準確檢測電纜故障的目的。


電纜



  閃絡法的基本原理與低壓脈沖法相似。根據電纜中傳播的電波在故障點產生反射的原理,記錄故障電纜測試端故障點之間的時間,然后根據波速計算電纜故障點的位置。據統計,高阻、高閃絡故障約占電纜故障總數的90%。高阻故障應采用沖擊閃絡法,直流閃絡法可對閃絡故障進行檢測。在實際應用中,通過試驗方法對高阻和閃絡故障進行了識別。
