電纜中不同的顏色代表的是什么意思
瀏覽: 發布日期:2020-09-15 09:44:39

  在工業用電和民用電中,輸電電纜一定是采用各種各樣的顏色用來標識,這些色彩繽紛的電纜顏色有什么特殊規定嗎?是強制要求還是約定俗成?


電纜



  一、電纜顏色定義



  《GB/T6995.2-2008電線電纜識別標志方法》規定,電線電纜識別用的標準顏色為:白色、紅色、黑色、黃色、藍色、綠色、橙色、灰色、棕色、青綠色、紫色和粉紅色。



  《GB 2681-81電工成套裝置中的導線顏色 》統一各種顏色的標定含義。



  黑色:裝置和設備的內部布線。



  棕色:直流電路的正極。



  紅色:三相電路的C相;半導體三極管的集電極; 半導體二極管、整流二極管或可控硅管的陰極。



  黃色:三相電路的A相;半導體三極管的基極;可控硅管和雙向可控硅管的控制極。



  綠色:三相電路的B相。



  藍色:直流電路的負極;半導體三極管的發射極; 半導體二極管、整流二極管或可控硅管的陽極。



  淡藍色:三相電路的零線或中性線;直流電路的接地中線。



  白色:雙向可控硅管的主電極;無指定用色的半導體電路。



  黃和綠雙色:安全用的接地線。

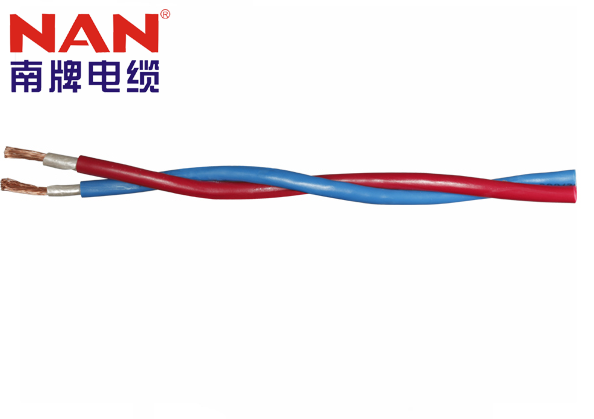

  紅、黑色并行:用雙芯導線或雙根絞線連接的交流電路。



  所以電纜顏色是有國家標準的,必須強制執行。



  二、電纜顏色的應用



  在家用電力中,一般采用單相220V交流電,即一條標有紅色的火線;一條標有藍色的零線;一條標有黃色和綠色的安全的接地線。在輸電線路中,一般采用三相五線制,黃、綠和紅代表A、B、C三相,其余兩種是藍色工作零線N和黃綠雙色保護零線PE。工業電源一般采用三相四線制,黃、綠、紅代表A、B、C三相、黃綠雙色線保護零線PE。


電纜



  三、電纜顏色的作用



  國家標準規定了電纜顏色的強制性要求,一方面,標準化布線使整個工程更加美觀,提高了整體布線的形象。更重要的是,采用標準布線來防止誤操作。在電力建設中,施工人員可以根據電纜的顏色,方便、正確地區分導線中的各種電線,以防止布線失誤和重大事故。



  在許多工業應用中,許多大電流高壓電纜本身都是黑色的,電纜還必須用各種顏色的熱收縮管標記。
